TỔNG QUAN SẢN PHẨM

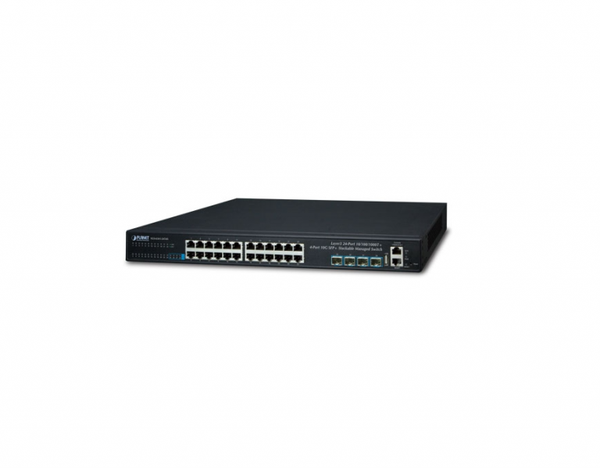

Managed Stackable Switch PLANET SGS-6341-24T4X, Layer 3 24-Port 10/100/1000T, 4-Port 10G SFP+
Managed Stackable Switch PLANET SGS-6341-24T4X là Bộ chuyển mạch Gigabit được quản lý có thể xếp chồng lên nhau lớp 3 cung cấp hiệu suất mật độ cao, định tuyến tĩnh lớp 3, RIP (Giao thức thông tin định tuyến) và OSPF (Mở đường dẫn ngắn nhất đầu tiên) với giao diện đường lên 10Gbps được phân phối chắc chắn, mạnh mẽ trường hợp.Để quản lý hiệu quả, dòng SGS-6341 Managed Gigabit Switch được trang bị các giao diện quản lý console, Web và SNMP.
SGS-6341-24T4X hỗ trợ chức năng SFP-DDM ( Màn hình chẩn đoán kỹ thuật số ) giúp quản trị viên mạng dễ dàng theo dõi các thông số thời gian thực của bộ thu phát SFP và SFP +, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng phân cực laser , và điện áp cung cấp bộ thu phát.
Các tính năng chính Managed Stackable Switch PLANET SGS-6341-24T4X :
24 cổng 10/100 / 1000BASE-T RJ45
4 khe cắm 10GBASE-SR / LR SFP + , tương thích với 1000BASE-SX / LX / BX SFP
Giao diện bảng điều khiển RJ45 sang DB9 để chuyển đổi thiết lập và quản lý cơ bản
Hỗ trợ VLAN, hỗ trợ giao thức Spanning Tree, hỗ trợ IGMP snooping, hỗ trợ MLD snooping
Quản lý chuyển đổi web, dòng lệnh Console / Telnet, chuyển mạch SNMP ,IPv4
Hỗ trợ chức năng SFP-DDM
Thông số kỹ thuật SGS-6341-24T4X :
| THÔNG SỐ KỸ THUẬT PHẦN CỨNG | |
|---|---|
| Phiên bản phần cứng | 2 |
| Cổng đồng | 24 cổng 10/100 / 1000BASE-T RJ45 tự động MDI / MDI-X |
| SFP + Slots | 4 giao diện 10GBASE-SR / LR SFP + (cổng-25 đến cổng-28) Tương thích với bộ thu phát SFP 1000BASE-SX / LX / BX |
| Bảng điều khiển | 1 x cổng nối tiếp RJ45-to-RS232 (115200, 8, N, 1) |
| Chuyển đổi kiến trúc | Lưu trữ và chuyển tiếp |
| Chuyển vải | 128Gbps / không chặn |
| Chuyển đổi thông lượng | 95,23Mpps |
| Bảng địa chỉ | Bảng địa chỉ MAC 16K với chức năng tự động học |
| Bảng ARP | 4K |
| Bảng định tuyến | 1024 (IPv4 + IPv6) |
| Giao diện IP | 1024 |
| Bảng ACL | 1024 |
| Bộ đệm dữ liệu được chia sẻ | 1,5 MB |
| Kiểm soát lưu lượng | Áp lực ngược cho khung tạm dừng IEEE 802.3x bán song công cho chế độ song công hoàn toàn |
| Khung Jumbo | 10KB |
| Đèn LED | Hệ thống: PWR / DC / MGMT / SYS Cổng: 10/100/1000T Cổng RJ45: LNK / ACT 1 / 10G SFP + khe cắm: LNK / ACT |
| Kích thước (W x D x H) | 440 x 240 x 43,6 mm, chiều cao 1U |
| Cân nặng | 3170g |
| Sự tiêu thụ năng lượng | 26 watt / 88,66 BTU |
| Yêu cầu về nguồn điện | AC 100 ~ 240V, 50 / 60Hz |
| Quạt | Thiết kế không quạt |
| CHỨC NĂNG IPV4 LỚP 3 | |
| Giao thức định tuyến IP | ■ Định tuyến tĩnh ■ RIPv1 / v2 ■ OSPFv2 ■ BGPv4 ■ Định tuyến dựa trên chính sách (PBR) ■ Định tuyến LPM (xác thực MD5) |
| Giao thức định tuyến đa hướng | ■ IGMP v1 / v2 / v3 ■ DVMRP ■ PIM-DM / SM ■ PIM-SSM |
| Giao thức lớp 3 | ■ VRRP v1 / v3 ■ ARP ■ ARP Proxy ■ IGMP Proxy |
| CHỨC NĂNG LỚP 3 CỦA IPV6 | |
| Giao thức định tuyến IP | ■ RIPng ■ OSPFv3 ■ BGPv4 + ■ Định tuyến IPv6 LPM ■ Định tuyến dựa trên chính sách (PBR) IPv6 ■ IPv6 VRRPv3 ■ IPv6 URPF ■ IPv6 RA |
| Giao thức định tuyến đa hướng | ■ PIM-SM / DM cho IPv6 ■ MLD cho IPv6 (v1) ■ MLDv1 / v2 ■ MLD Snooping, 6 đến 4 đường hầm ■ IPv6 Bất kỳ RP nào ■ Kiểm soát nhận đa hướng ■ Phát hiện nguồn phát đa hướng bất hợp pháp |
| Giao thức lớp 3 | ■ Đường hầm được định cấu hình ■ ISATAP ■ Đường hầm GRE |
| Khác | ICMPv6, ND, DNSv6 |
| CHỨC NĂNG LỚP 2 | |
| Cấu hình cổng | Tắt / bật cổng Tự động thương lượng Lựa chọn chế độ song công 10/100 / 1000Mbps 10/100 / 1000Mbps Điều khiển luồng tắt / bật Kiểm soát băng thông trên mỗi cổng Phát hiện lặp lại cổng |
| Trạng thái cổng | Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái điều khiển luồng và trạng thái thương lượng tự động |
| VLAN | VLAN dựa trên gắn thẻ 802.1Q, tối đa 4K nhóm VLAN 802.1ad Q-in-Q (xếp chồng VLAN) GVRP để quản lý VLAN Riêng VLAN Edge (PVE) được hỗ trợ Giao thức VLAN dựa trên MAC Mạng con VLAN IP VLAN |
| Kiểm soát băng thông | TX / RX / Cả hai |
| Liên kết tập hợp | IEEE 802.3ad LACP / trung kế tĩnh Hỗ trợ 128 nhóm với 8 cổng cho mỗi nhóm trung kế |
| QoS | 8 hàng đợi ưu tiên trên tất cả các cổng chuyển mạch Hỗ trợ chính sách CoS ưu tiên nghiêm ngặt và Trọng số Vòng tròn (WRR) Phân loại lưu lượng: – IEEE 802.1p CoS / ToS – IPv4 / IPv6 DSCP – WRR dựa trên cổng |
| Multicast | IPv4 IGMP v1 / v2 / v3 snooping Chế độ truy xuất IPv4 Hỗ trợ IPv6 MLD v1 / v2 snooping Đăng ký đa phương tiện VLAN (MVR) Lên đến 1024 nhóm đa hướng |
| Danh sách điều khiển truy cập | Hỗ trợ ACL Tiêu chuẩn và Mở rộng ACL dựa trên IP / ACL dựa trên MAC ACL dựa trên thời gian ACL lên đến 1K mục nhập |
| Bảo vệ | Cách ly cổng Hỗ trợ liên kết cổng IP + MAC + Nhận dạng và lọc ACL dựa trên L2 / L3 / L4 Bảo vệ chống lại các cuộc tấn công DOS hoặc TCP Ngăn chặn phát sóng, phát đa hướng và gói tin unicast không xác định DHCP Snooping, DHCP Tùy chọn 82 Kiểm soát quyền hạn dòng lệnh dựa trên cấp độ người dùng |
| Xác thực | Kiểm soát truy cập mạng dựa trên cổng IEEE 802.1x Xác thực AAA: TACACS + và IPv4 / IPv6 qua RADIUS |
| CHƯC NĂNG QUẢN LY | |
| Cấu hình hệ thông | Bảng điều khiển, Telnet, Trình duyệt web, SNMP v1, v2c |
| Giao diện quản lý an toàn | SSHv1 / v2, SSL, SNMPv3 |
| Sự quản lý | Quản lý ngăn xếp kép IPv4 và IPv6 Kiểm tra bảo mật IP của người dùng cho IPv4 / IPv6 SNMP SNMP v1, v2c và v3 SNMP MIB và TRAP SNMP RMON 1, 2, 3, 9 bốn nhóm IPv4 / IPv6 FTP / TFTP IPv4 / IPv6 NTP RADIUS xác thực cho IPv4 / IPv6 Tên người dùng Telnet và mật khẩu IPv4 / IPv6 SSH Cấu hình phù hợp để người dùng áp dụng quản lý trình bao của máy chủ RADIUS CLI, bảng điều khiển, chức năng quản lý mạng an toàn IP của Telnet Security: tránh hạ cánh bất hợp pháp vào máy chủ Syslog khu vực phi đất đai cho IPv4 và IPv6 TACACS + |
| Danh sách tương thích cụm IP (xếp chồng) | XGS3-24242v2 XGS3-24042v3 SGS-6341-24T4Xv2 SGS-6341-24P4Xv2 SGS-6341-16S8C4XR SGS-6341-48T4X XGS-5240-24X2QR |
| Danh sách tương thích xếp chồng phần cứng | SGS-6341-24T4Xv2 SGS-6341-24P4Xv2 SGS-6341-16S8C4XR SGS-6341-48T4X |
| SNMP MIB | RFC 1213 MIB-II RFC 1215 Internet Engineering Task Force RFC 1271 RMON RFC 1354 IP-Forwarding MIB RFC 1493 Cầu MIB RFC 1643 Ether-like MIB RFC 1907 SNMP v2 RFC 2011 IP / ICMP MIB RFC 2012 TCP MIB RFC 2013 UDP MIB RFC 2096 Chuyển tiếp IP MIB RFC 2233 nếu MIB RFC 2452 TCP6 MIB RFC 2454 UDP6 MIB RFC 2465 IPv6 MIB RFC 2466 ICMP6 MIB RFC 2573 SNMP v3 thông báo cho RFC 2574 SNMP v3 bỏ trống RFC 2674 Phần mở rộng MIB Cầu nối (IEEE 802.1Q MIB) Phần mở rộng RFC 2674 Cầu MIB ( IEEE 802.1P MIB) |
| SỰ PHÙ HỢP TIÊU CHUẨN | |
| Tuân thủ quy định | FCC Phần 15 Lớp A, CE |
| Tuân thủ tiêu chuẩn | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z Gigabit 1000BASE-SX / LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb / s Ethernet IEEE 802.3x điều khiển luồng và áp suất ngược IEEE 802.3ad cổng trung kế với LACP IEEE Giao thức cây kéo dài 802.1D IEEE 802.1w Giao thức cây kéo dài nhanh IEEE 802.1s Giao thức cây nhiều khung IEEE 802.1p Lớp dịch vụ IEEE 802.1Q Gắn thẻ VLAN IEEE 802.1Q Điều khiển mạng xác thực cổng IEEE 802.1ab LLDP RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 RFC 1058 RIP v1 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
| MÔI TRƯỜNG | |
| Điều hành | Nhiệt độ: 0 ~ 50 độ C Độ ẩm tương đối: 5 ~ 90% (không ngưng tụ) |
| Lưu trữ | Nhiệt độ: -10 ~ 70 độ C Độ ẩm tương đối: 5 ~ 90% (không ngưng tụ) |
| THÔNG TIN ĐẶT HÀNG | |
|---|---|
|
SGS-6341-24T4X |
Lớp 3 24 cổng 10/100 / 1000T + 4 cổng 10G SFP + Công tắc quản lý có thể xếp chồng |
